小型デジタルバルブ

 Series 9パルスバルブ
カタログダウンロード
 このPulse Valve パルスバルブはフランジ取付で、2-Wayノーマリー・クローズのバージョンです。耐食性材質で作られ、フールドではその再現性が非常に優れ、160μsecの高速で動作します。そして、85気圧までの圧力で、120Hzの高速で動作できます。超音速ガスパルスは非常に僅かな量で正確なショットで供給します。
 パルス電磁弁駆動装置IOTA ONE Valve Driverも参考下さい。
 シリーズ99のパルスバルブは廃番になりましたが、品番によっては在庫がある場合がありますので、お問い合わせください
●バルブのタイプ:フランジ取付、軸流、2-Wayノーマリー・クローズ
●媒体:液体&気体
●動作環境:4-105℃、ポート: 1 1/3"標準またはコンフラット互換フランジ
●重さ:79g(PN: 009-0181-900)
●電圧:12, 20 および 28VDC, 電力12W, 11.2W(28VDCの場合
●動作圧:真空~8.6MPa(オリフィス径に依存)
●オリフィスサイズ:0.05 mm - 1.0 mm
 Series 99 低リーク&高性能バルブ
カタログダウンロード
 このSeries 99は信頼性の高い小型バルブで、超高真空バルブ技術を提供しています。Gen-LokTMシールを使って、低リーク率、高スピードで高い流量で、高温の用途で動作します。
●バルブタイプ:2-Wayおよび3-Way構造
●電圧:12, 24VDC
●媒体:液体および気体
●動作環境:4-105℃
●リーク率:1 x 10-8 cc/sec/atm Helium
●動作圧力:1250psig(0.030"オリフィス)、250psig (0.060"オリフィス)、 100psig(0.116"オリフィス)
●ポート:真空継手、A-Lok圧縮継手
●重さ:88g (3-Way, 1/8NPT)
●オリフィス径:0.030" (0.76mm), 0.060"(1.52mm), 0.116"(2.99mm)

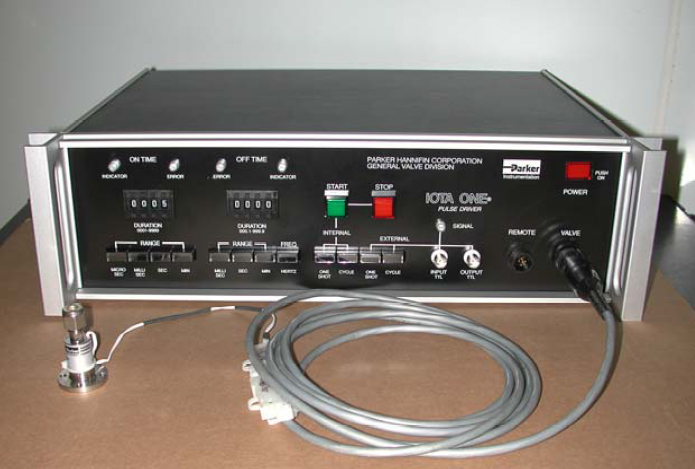

 IOTA ONE パルスバルブ・ドライバー
マニュアルダウンロード
 IOTA ONEは高速度電磁弁(Series 9 and 99)用のベンチトップまたはラック搭載型駆動装置です。パルス幅は、μsec, msecまたは更に長い幅選択されます。内部で生成されるパルスはONおよびOFFの時間を設定するか、動作周波数を設定します。2個の外部トリガーモードは部分的または完全な外部制御が選択できます。前面のパネルにあるBNCジャックは入力と出力TTL信号を提供します。この一つのチャンネルでは繰り返し率として250Hz(最大50%デューティサイクル)まで生成します。バルブに接続するシールドケーブルは含まれていますが、バルブは含みません。
●μsecの動作時間
●幅広い範囲をサポートするバルブ
●内部または外部からのトリガー・モード
●5V TTLの出力
●低電圧でのホールド回路
●主にSeries 9 & 99用の駆動に使う
●12, 20, 24 and 28 VDCをサポート
●100 or 120 VAC(50-60Hz, 3A)
●230 or 240 VAC(50-60Hz, 1.5A)
