.jpg) |
| カタログダウンロード |

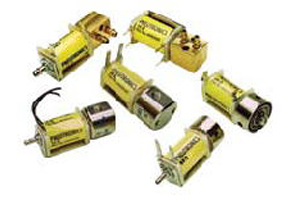

| Series 11, 25, 26電磁弁はデジタル信号をデジタル流体出力に変換します。この特許取得された小型設計は世界中の医療機器や分析機器装置に採用されています。このバルブは直接プリント基板にハンダ付けして搭載もできます。 | |
| ●バルブのタイプ：2/3-Way NC, 2/3-Way NO, 3-Wayデイストリビュータ ●媒体：気体および一部の液体 ●動作温度： -40-70℃ ●寸法：43.94x15.88x17.02mm ●重さ：60g ●リーク率：<0.016 sccm (バブルタイト) ●電力：0.5, 1.0, 2.0 W ●応答時間：<30 msec (2Wの場合) ●圧力：0-0.69, 0-048, 0-0.34, 0-0.17, 0-0.07 MPa ●オリフィス：0.030" (0.76mm)/0.017CV, 0.050" (1.27mm) /0.035CV ●ポート：10-32ネジ、1/16", 5/64", 1/8"ステムバーブマニフォールド |
|
.jpg) |
| カタログダウンロード |

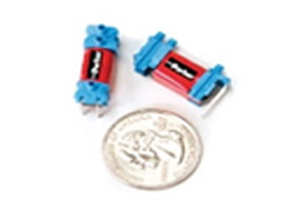

| X-Valveは幅が8mmサイズで2方または3方弁ユニバーサル型になっています。このX-Valveの特徴的なものは単一構造のガラス繊維入りの強化PBT (Polybutylene Terephthalate)モールドボデーに組み込まれている事です。 | |
| ●バルブタイプ： 2/3-Way NC (6, 30, 100psi), 2/3-Way NO (6, 30psi), 3-Way Distributor (6, 30psi) ●媒体：不活性気体 ●動作環境：0-50℃ ●寸法：24x7.9x9mm ●重さ：4.9g ●ポート：内径1/16"ホース用バーブ、X-Seal付きマニフォールド ●リーク率：<0.016cc(6psiシリコン), <0.016cc(30psi FKM), <0.16cc (6psi EPDM, FKM), <0.2cc(100psiのみ) ●応答時間：<20ms (シリコン, FKM), <50ms(EPDM) ●最少流量：4 lpm@0.04 MPa, 6 lpm@0.20 MPa, 9lpm@0.069MPa ●オリフィス・サイズ：0.020"/0.005 CV, 0.030"/0.010 CV, 0.045"/0.018 CV |
|
.jpg) |
| カタログダウンロード |

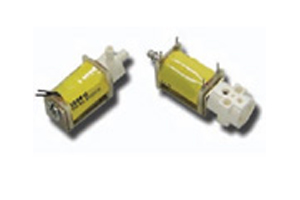

| V2バルブは品質と信頼性を犠牲にすることなく経済性を有する、特有のプラスチィクボデーで構成されています。このV2はマニフォールド搭載型および成形されたバーブ継手が用意されています。 | |
| ●バルブタイプ： 2-Way, 3-Way (NO, NC, & デイストリビュータ) ●媒体：非腐食性ガス ●動作環境: 0-70℃ ●寸法：43.94x15.88x17.02mm ●リーク率：<0.2 sccm ●電力：0.5, 1.0, 2.0 W ●応答時間：<30 msec (2W) ●圧力：0-100 psig (0.030"オリフィス)、0-30 psig (0.050"オリフィス) ●ポート: 1/8"内径チューブ用 or マニフォールド搭載型 |
|
